La forma correcta de obtener las dimensiones.

Instrucciones de medición Estor enrollable MICRO S

El funcionamiento prolongado y sin problemas de la contraventana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que el diafragma encaje perfectamente, es necesario dimensionar correcta y cuidadosamente la ubicación elegida.
Se deben respetar estrictamente los siguientes dibujos auxiliares.

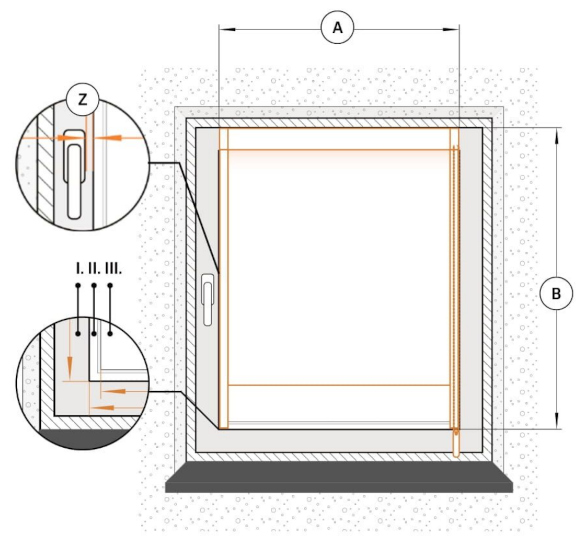

Atornillado - hueco de ventana

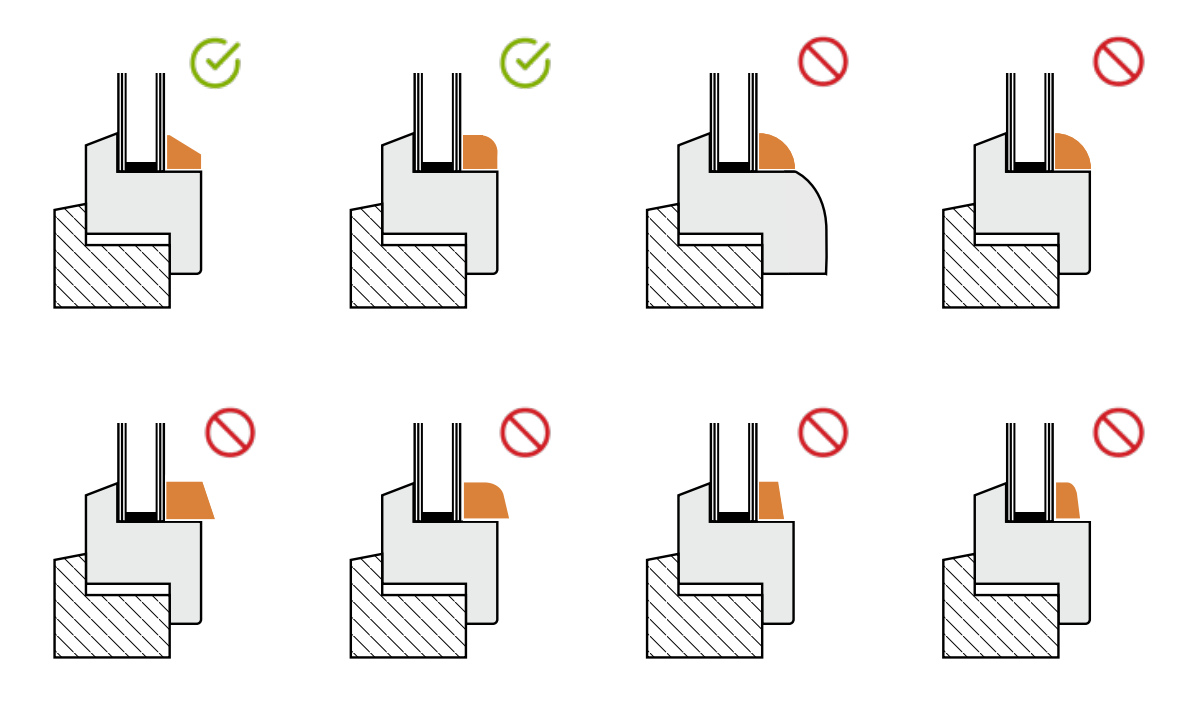

Las persianas enrollables MICRO S son adecuadas para ventanas con junquillos clásicos y semicirculares. Se pueden instalar en ventanas con una transición plana entre las juntas y el marco de la ventana (consulte el dibujo a continuación).

• A - ANCHO Es el ancho del vidrio junto con las junquillos. (Tomamos la medida en los lugares donde el trazo se une al marco de la ventana).
• B - ALTURA Es la altura del cristal y de la hoja superior de la ventana, junto con las junquillos. (Tomamos la medida en los lugares donde el trazo se une al marco de la ventana). *en la versión 100% blackout, el cofre tiene capacidad para 180 cm de tejido.
• Z - DISTANCIA DE LA MANILLA DE LA VENTANA AL junquillo (mínimo 1 cm) Es la distancia entre la manilla de la ventana y el extremo del junquillo necesaria para realizar las guías. (La medida se toma desde el extremo del mango hacia el cristal hasta el final del junquillo).
• I - Marco de ventana
• II - junquillo de vidriado
• III - Vidrio

*Todas las dimensiones están dadas en milímetros.
